斜切

斜め切りとお客様のご機嫌斜めは紙一重

斜切って簡単じゃないんです。まず電話だけで説明して発注しちゃうと受け手の理解が足りず、切断面が逆とかいろんな勘違いを起こします。だから発注する時は手書きでも良いので図面必須です(下図参照)。過去、私たちも様々な失敗を経験し、お客様のご機嫌を斜めにしたことは一度だけではありません。冗談ではなく、ややこしい斜切は紙で模型を作ります(笑)

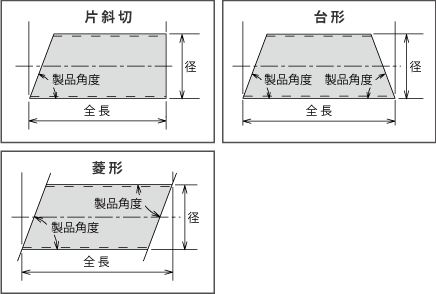

必要寸法は、斜切の面の外径と全長(菱形の全長が勘違いしやすい)と製品角度。
さらには、ビート位置指定、勝手違い(片側を90度ねじった斜切)が入ってくると模型の出動になります。

加工可能サイズ

斜切 切断方法 min max 製品角度
外径 角パイプ ノコ切断 13×13(mm) 1,000×1,000(mm) 10°〜89°
丸パイプ ノコ切断・溶断 φ10.5(mm) φ1,350(mm) 10°〜89°
厚さ 1.2(mm) 60.0(mm)
長さ 10(mm) 13,000(mm)

特長

日本一気配りした梱包出荷

1.複雑な斜切
 ・勝手違い(片側を90度ねじった斜切):図面をもらってから加工開始。
 ・ビート位置指定:図面をもらってから加工開始。

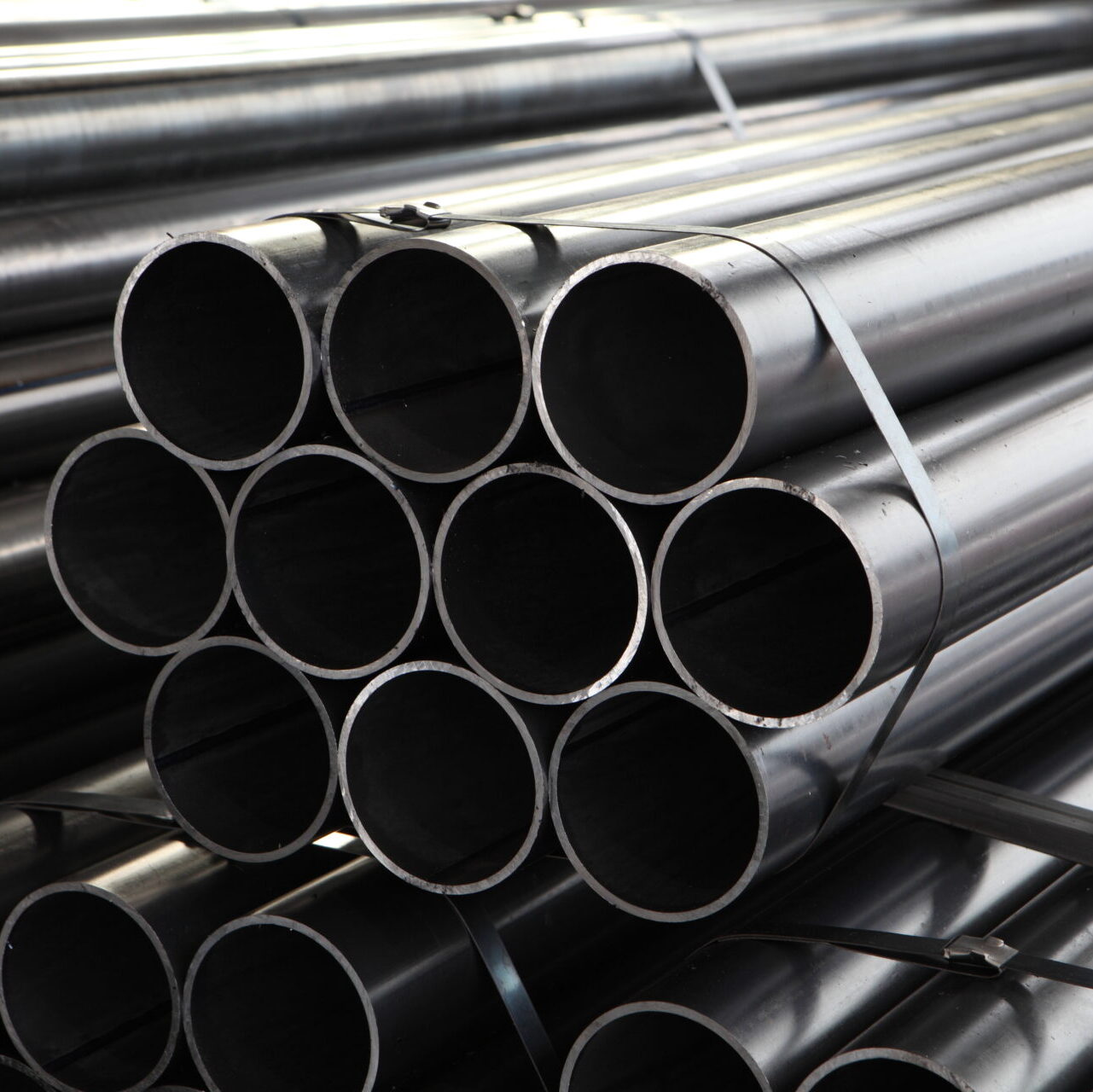

2.製品結束
 ・荷崩れしない形で出荷しています。
 ・丸パイプ 六角形結束
 ・ 角パイプ 四角形結束
 ・長さの近い製品(10mm以内の差)を別結束にしていますので、取り付け時の間違いを防ぐことができます。
3.製品長さ公差
 ・製品長 ~3,000mm=± mm
 ・製品長 3,001mm~=± mm
4.製品角度
 ・指定角度± 度
5.切粉
 ・エアー除去しています。
6.バリ
 ・ご要望あれば別途、面取り加工を行うことができます。
7.部材番号記入
 ・ご要望あれば鋼管表面にマーキングすることができます。
8.納期
 ・発注時に仕上り日時が分かります。
9.即納
 ・お急ぎの場合は、翌日に製品を出荷することができます。

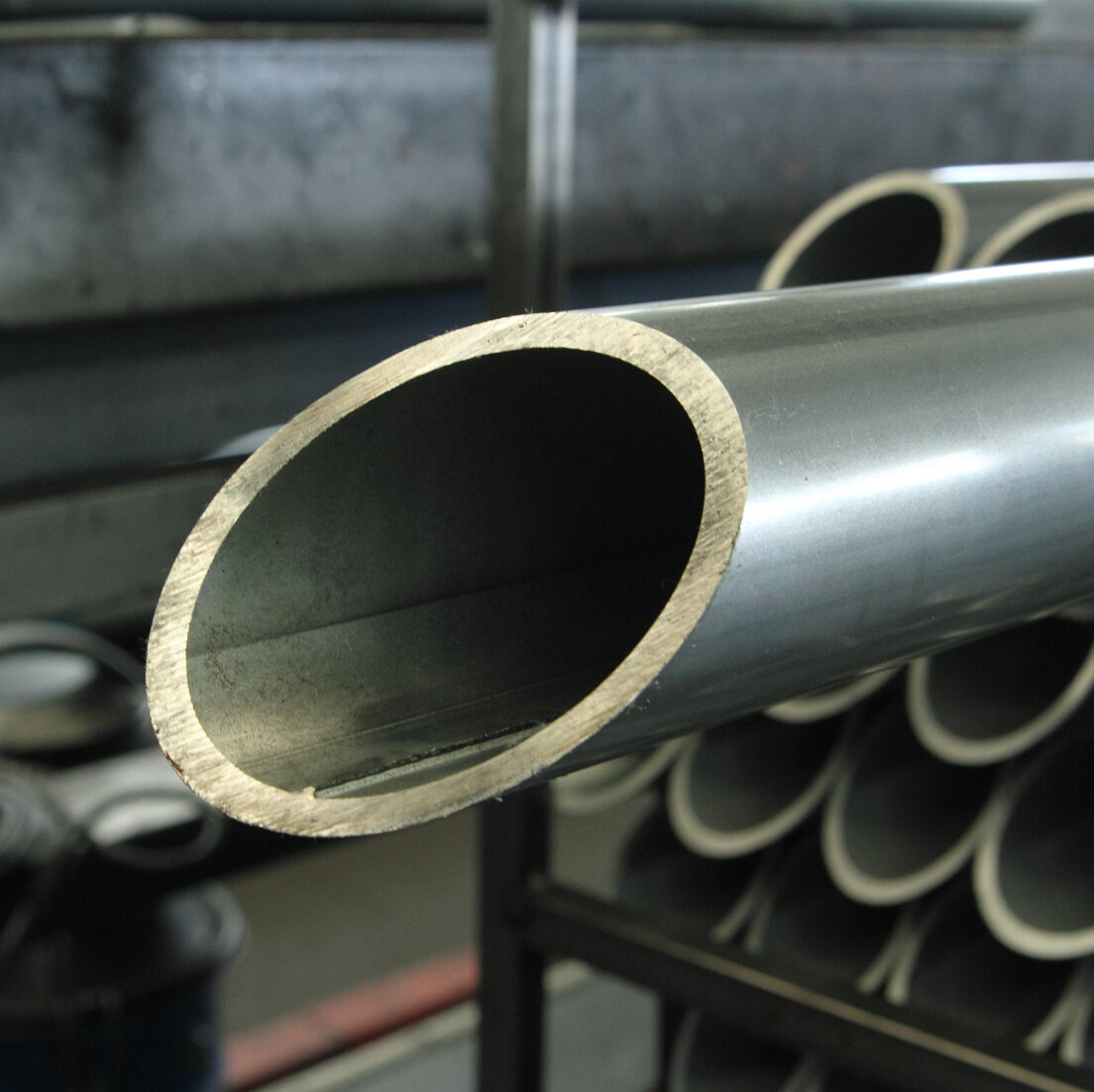

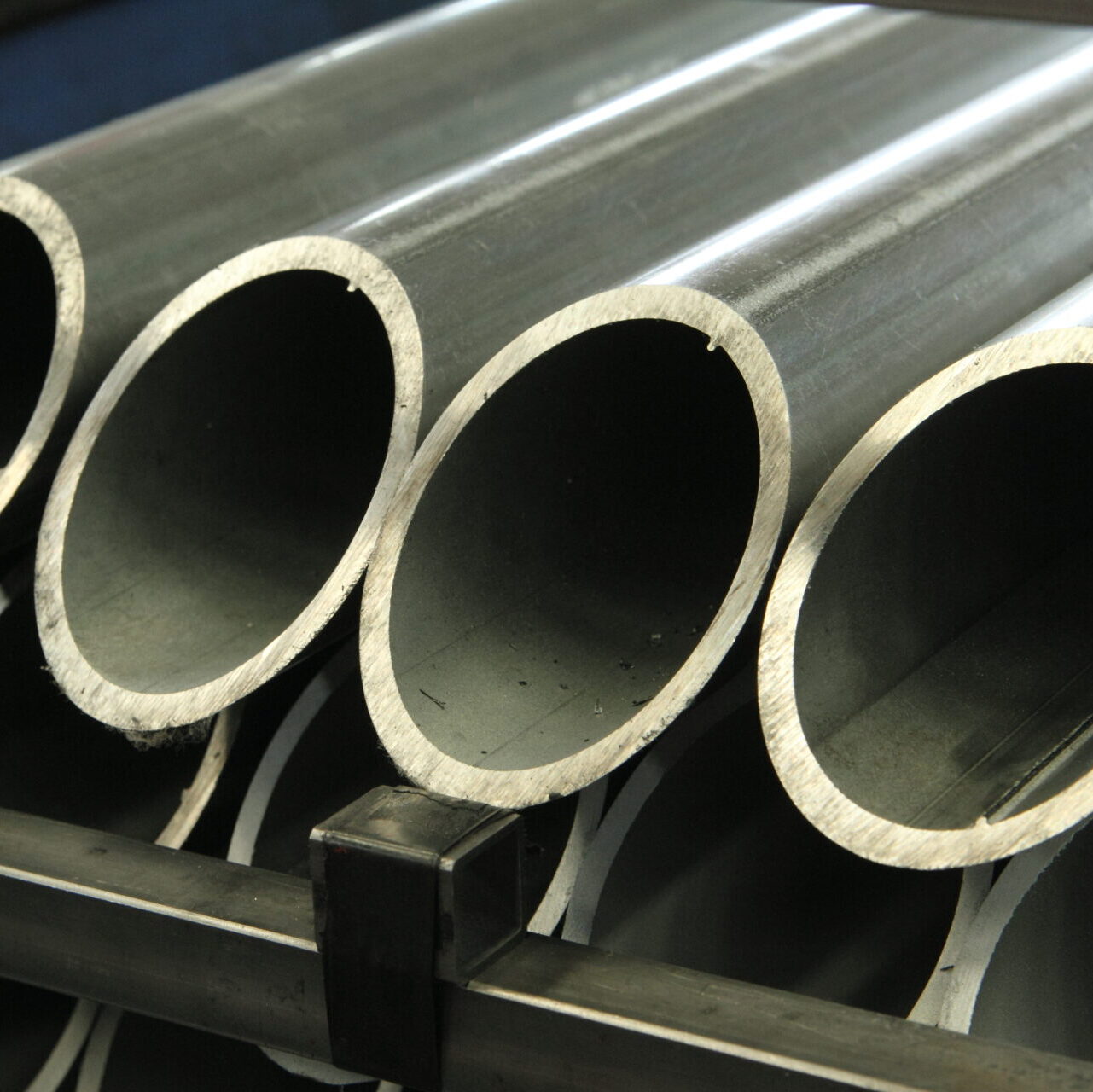

  • 斜切切断機で切断した鋼管
  • 斜切切断機(チップソー)

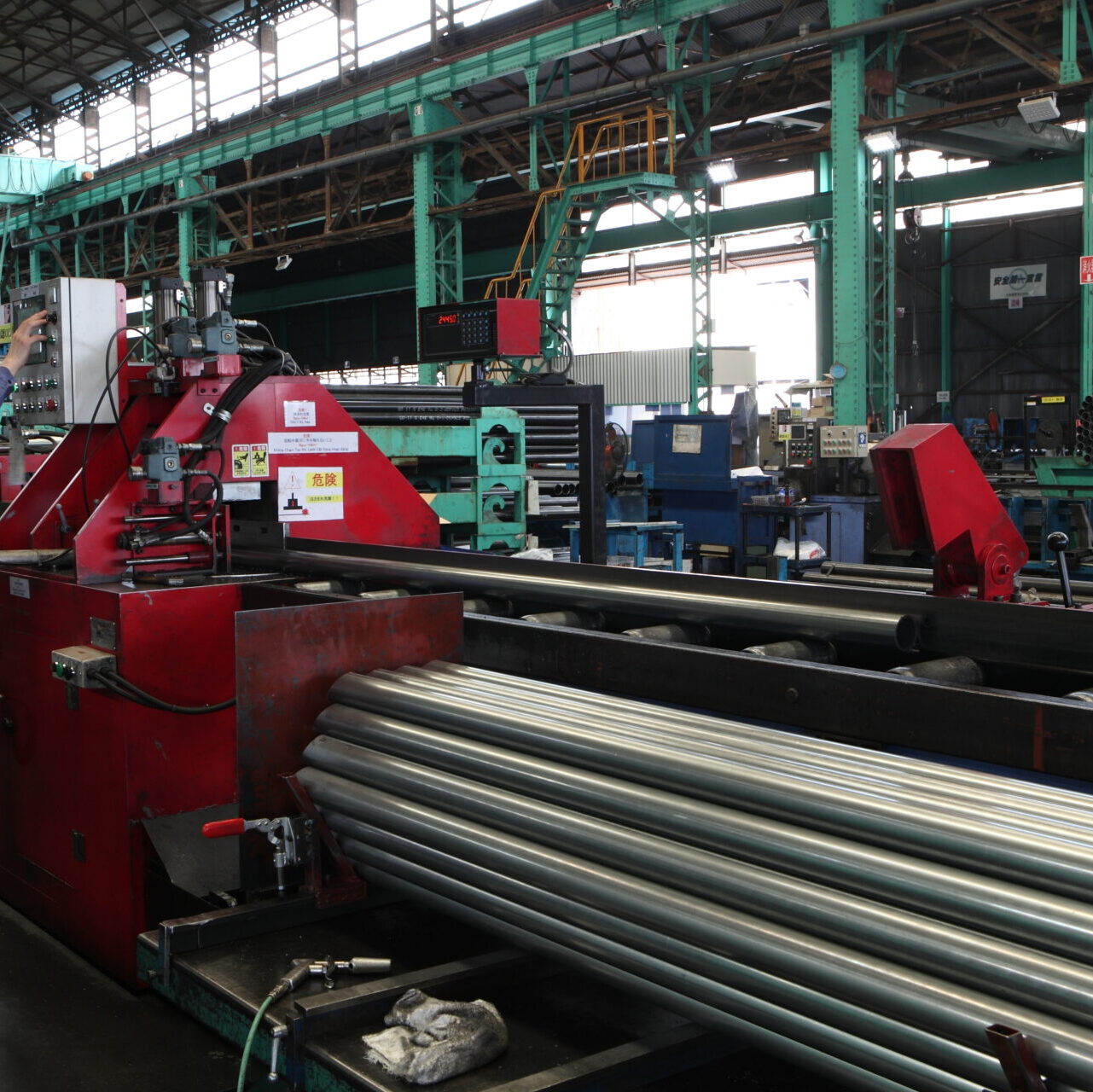

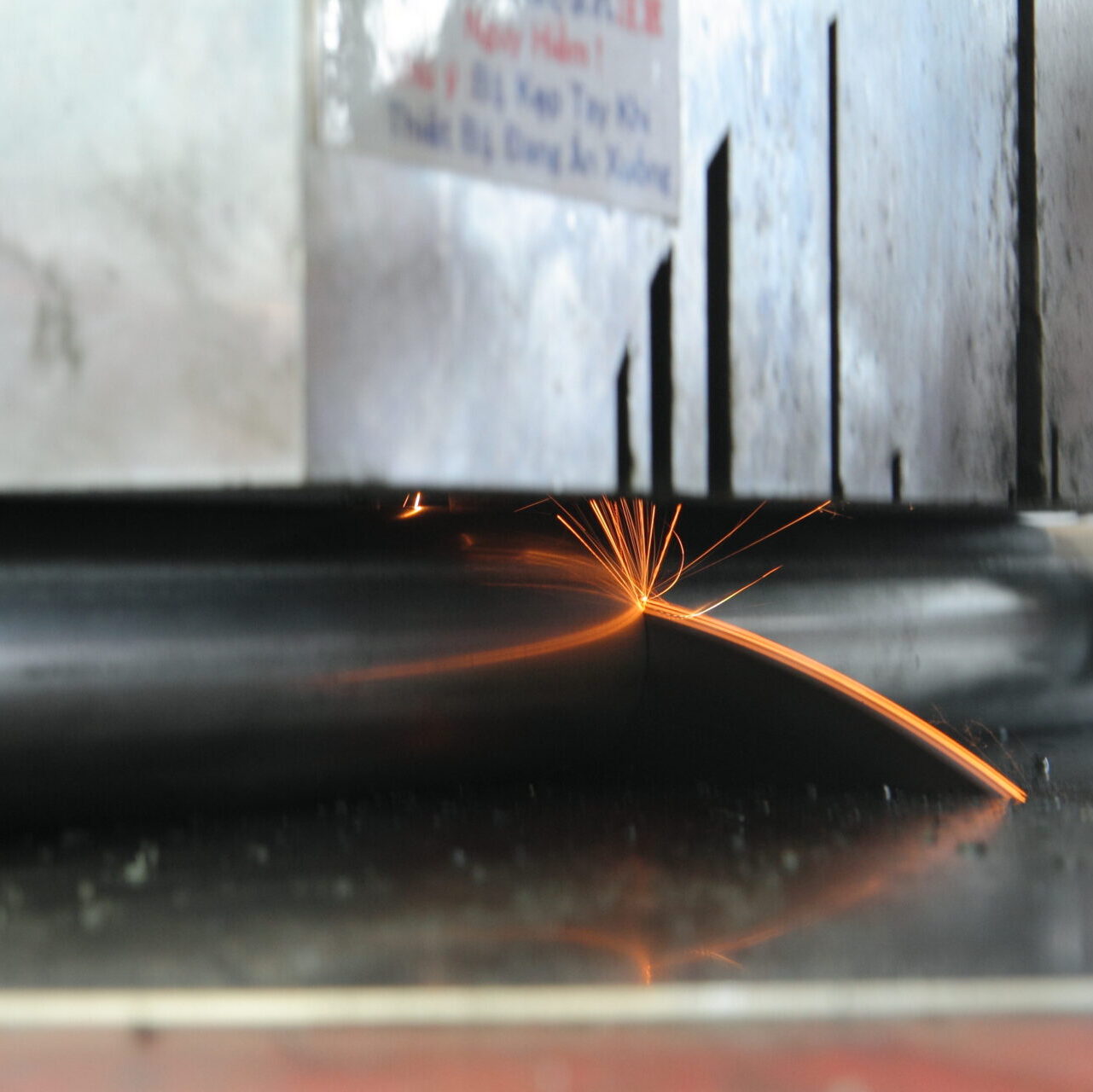

  • 斜切切断機(チップソー)切断風景

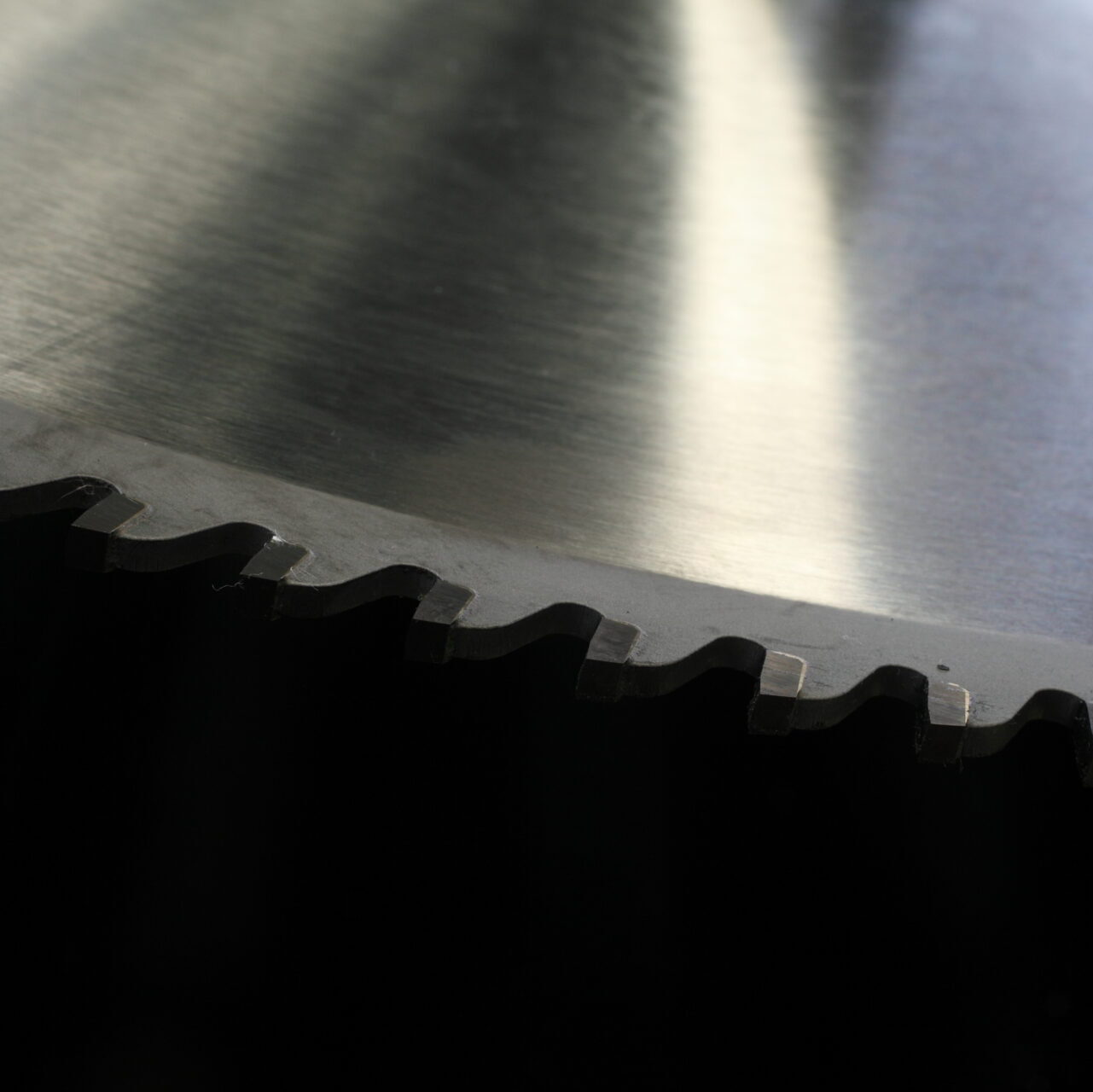

  • チップソー(刃)

鋼管加工の一例

ビフォーアフター

  • 斜切BEFORE
    BEFORE
  • 斜切BEFORE
    AFTER

斜切加工が可能な鋼管材料
