実績紹介

ガードロープパイプ

  • 完成写真(イメージ写真)

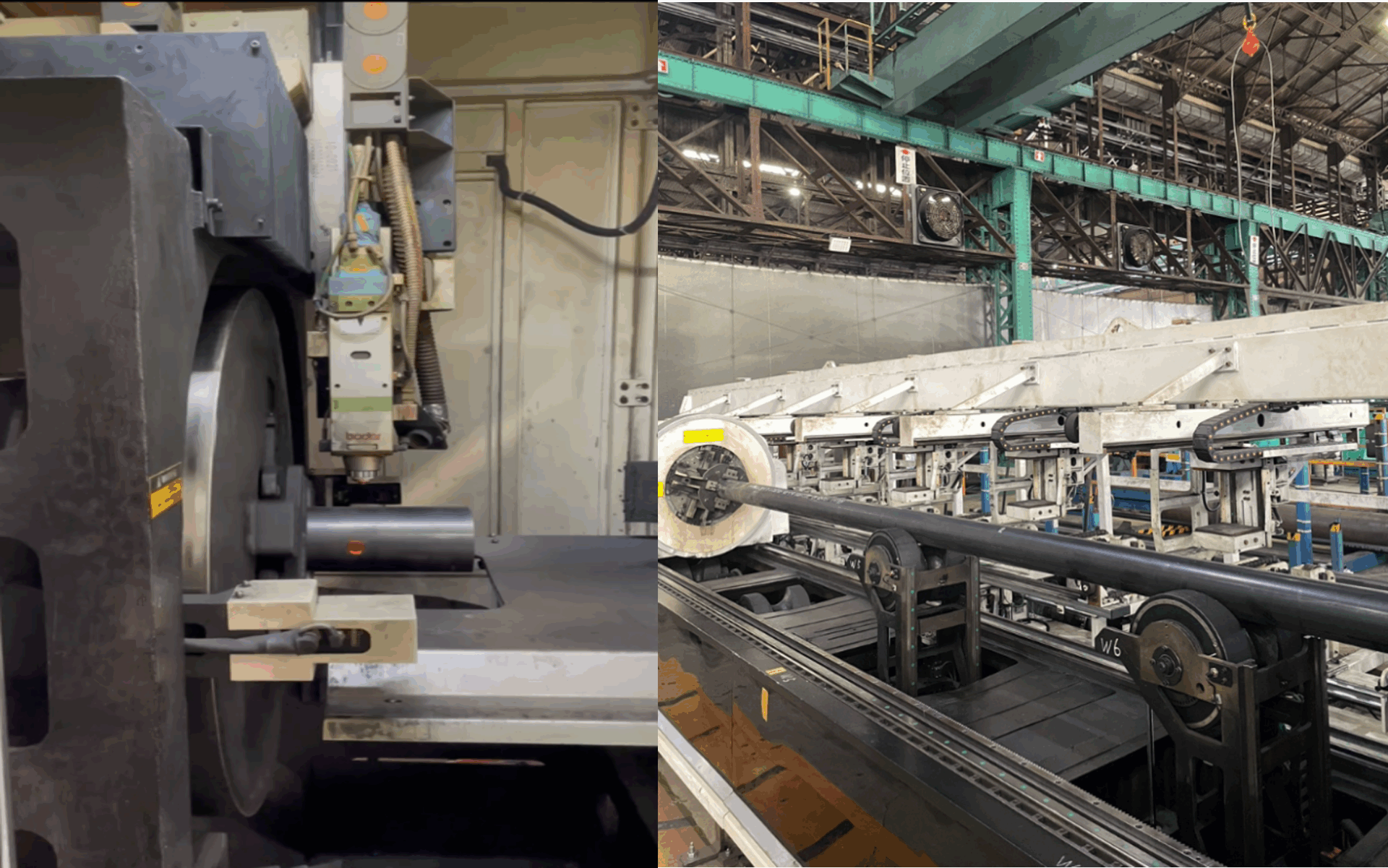

  • 穴あけ(レーザー加工)
    レーザー加工機にて、Φ114.3のパイプに4-Φ36の貫通穴あけ

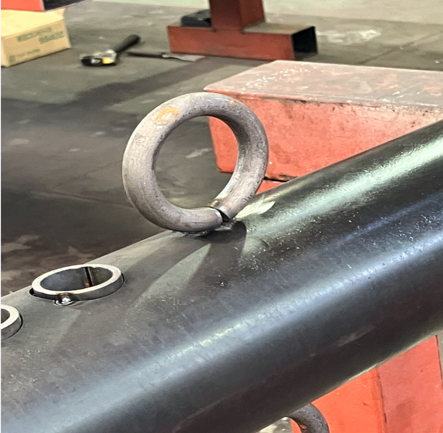

  • 仮組み
    Φ36の穴にΦ34のパイプを差し込み、リング・リブ仮止め溶接

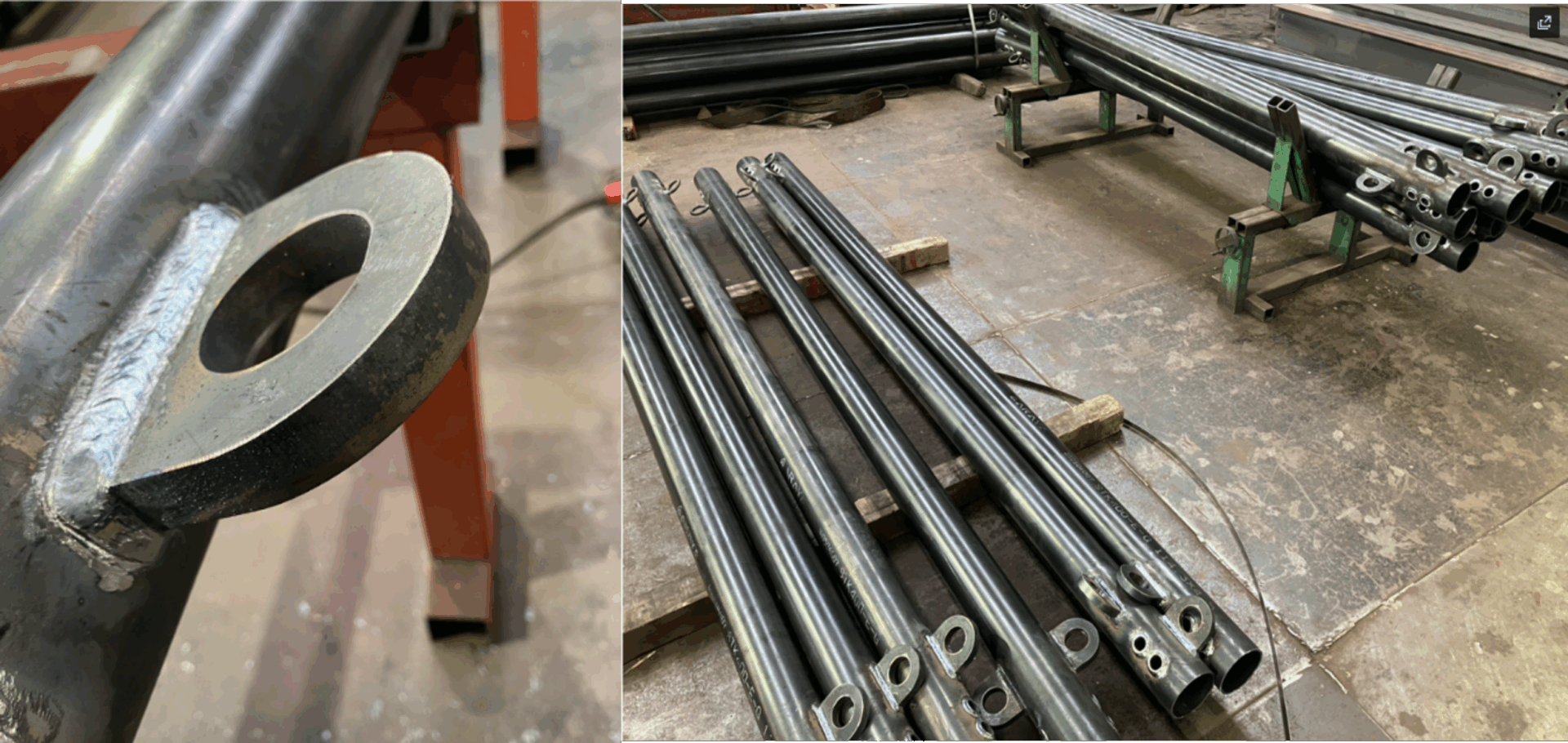

  • 本溶接
    リブ及びリングの位置決め後本溶接
    グラインダーにて糸面取り
  • 完成写真(イメージ写真)
  • 穴あけ(レーザー加工)
    レーザー加工機にて、Φ114.3のパイプに4-Φ36の貫通穴あけ
  • 仮組み
    Φ36の穴にΦ34のパイプを差し込み、リング・リブ仮止め溶接
  • 本溶接
    リブ及びリングの位置決め後本溶接
    グラインダーにて糸面取り

物件概要

納品までの流れ
・加工図受領
・切断、穴あけ加工
・仮組み後、溶接
・納入

材料
・STK400 Φ114.3x4.5 計50本 Φ34x3.2 計200本
・SS400 リブ
・SS400 リング

お客様の声
 一次加工から溶接まで、一貫して加工を行っていただき助かりました。
 溶接面も滑らかで後処理を施すことなく仕上げていただき、
 次工程(鍍金)もスムーズに行きました。今後も是非お願いしていきたいです。
