実績紹介

某トンネル内 手すり(ハンドレール)

  • トンネル内の非常通路に設置されている手すり

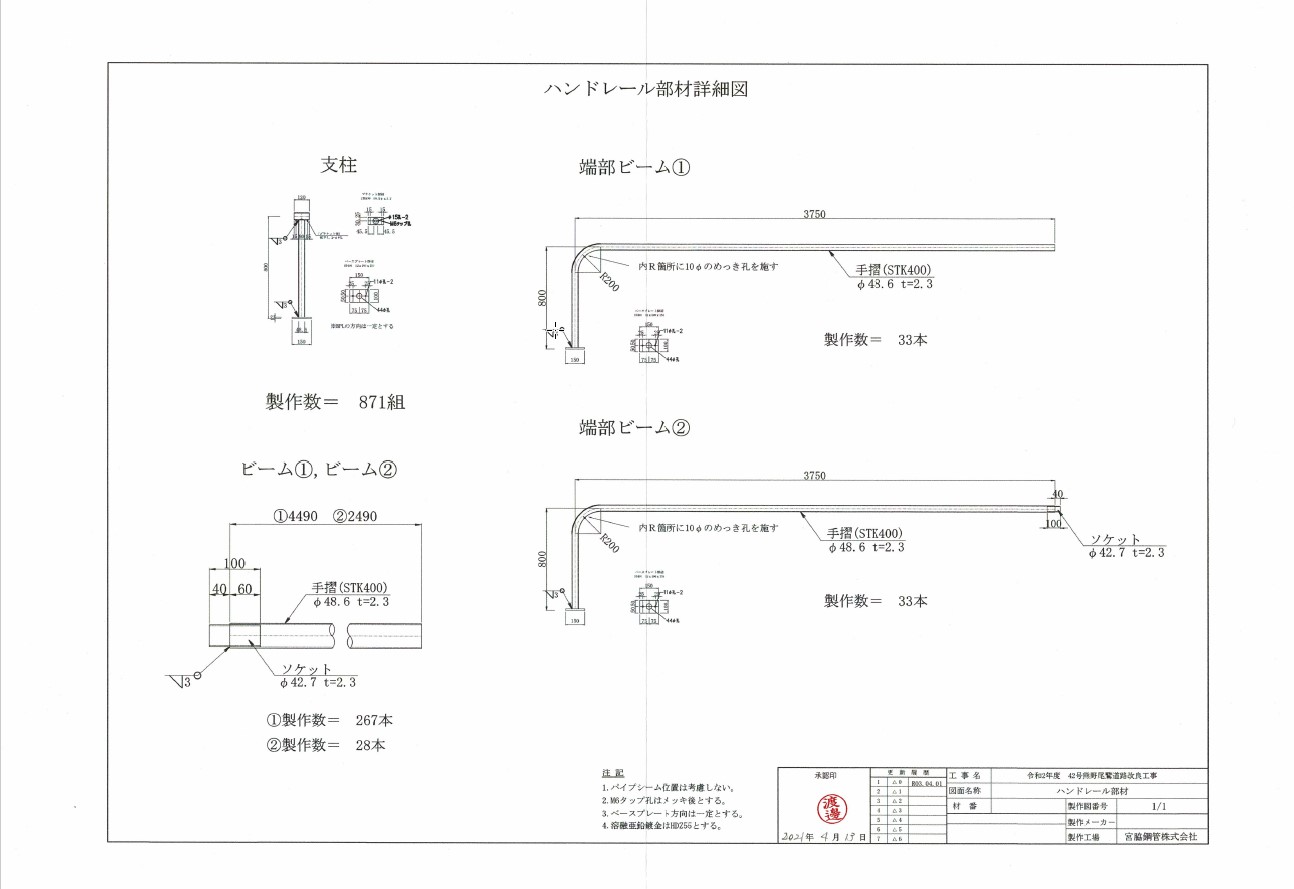

  • 部材毎の単品図面製作おこない、承認取り付け後最終製品として納入

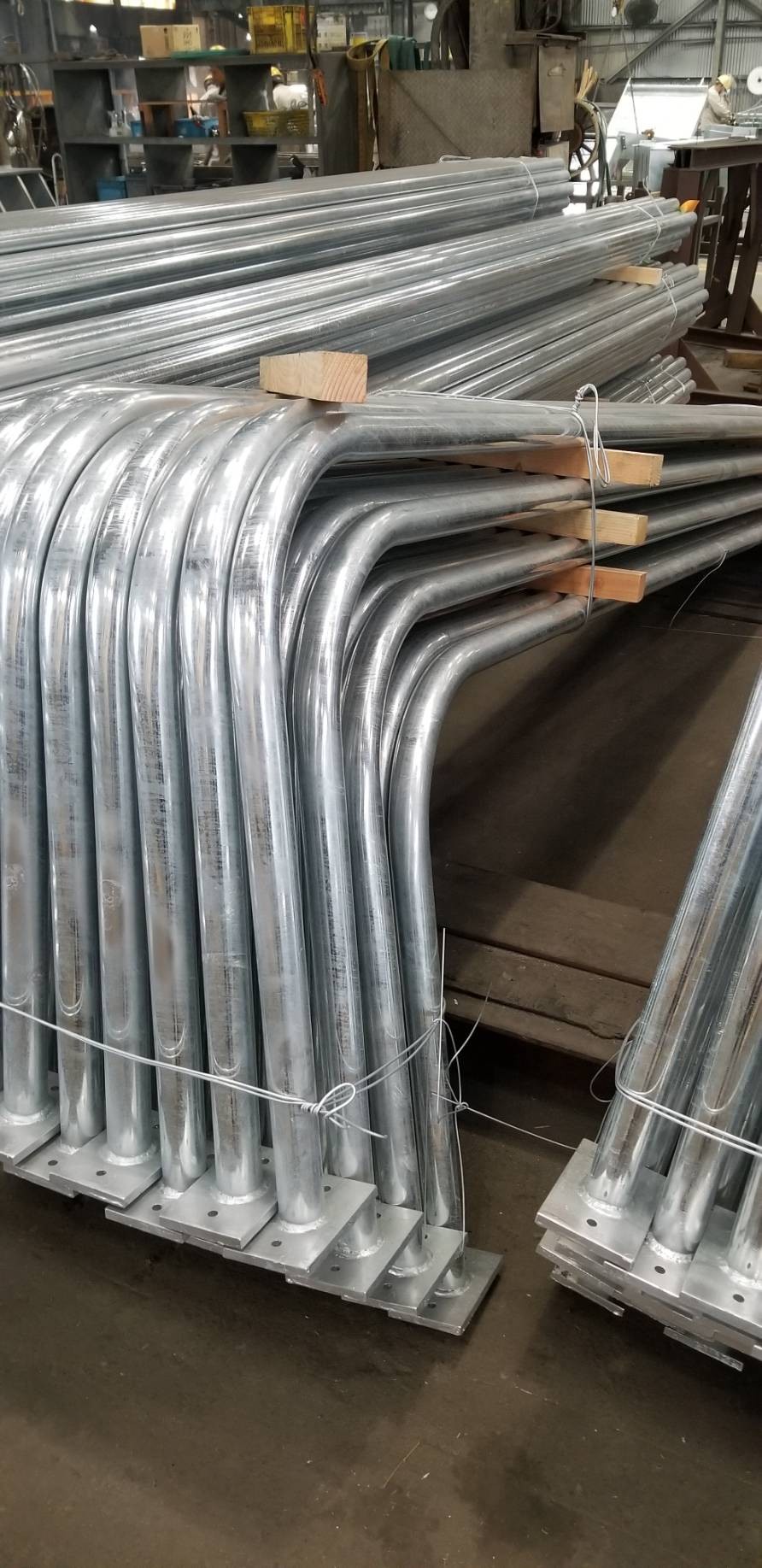

  • 端部ビーム

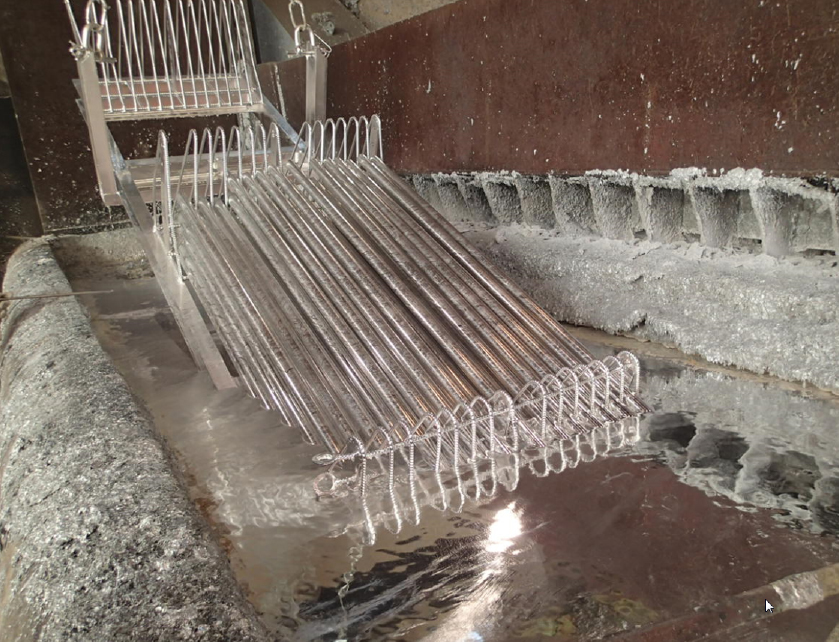

    曲げ、穴あけ、プレート溶接後、ドブメッキまで
  • 端部ビーム
    左側:先端ソケット無し 右側:ソケット有り

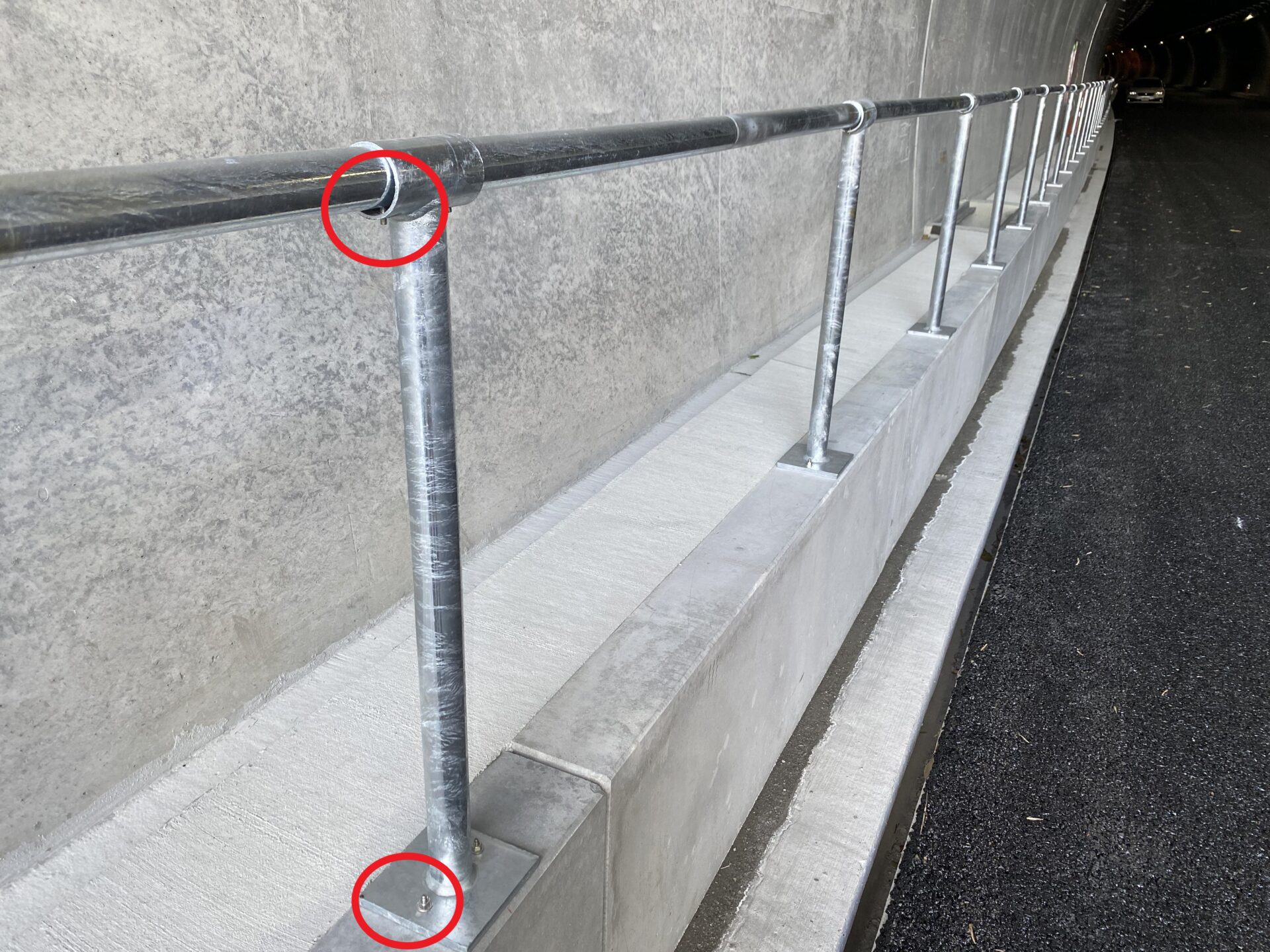

  • 現場取り付け

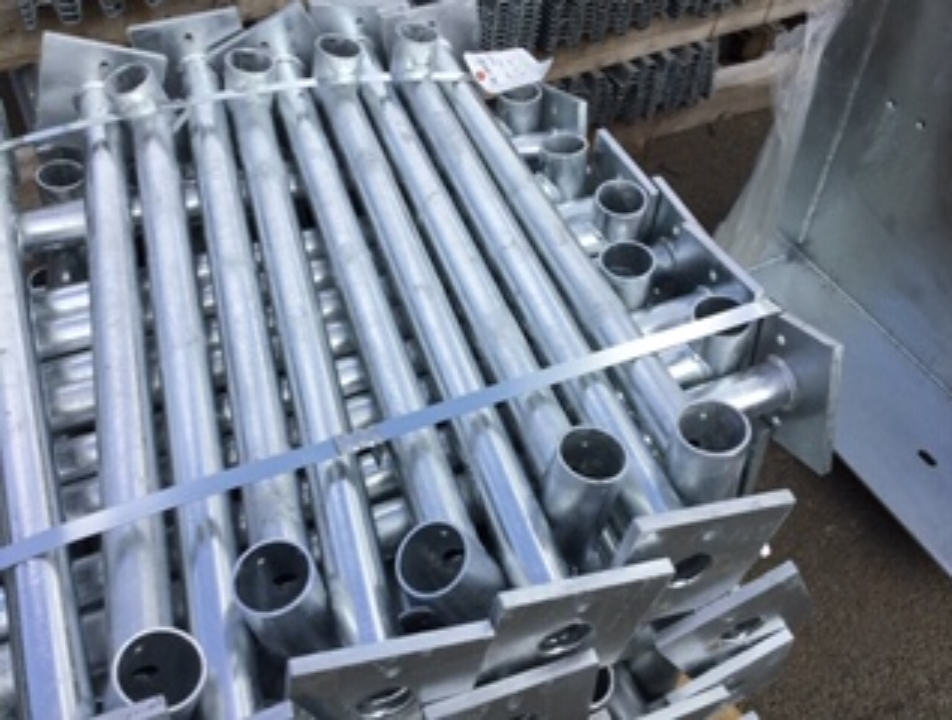

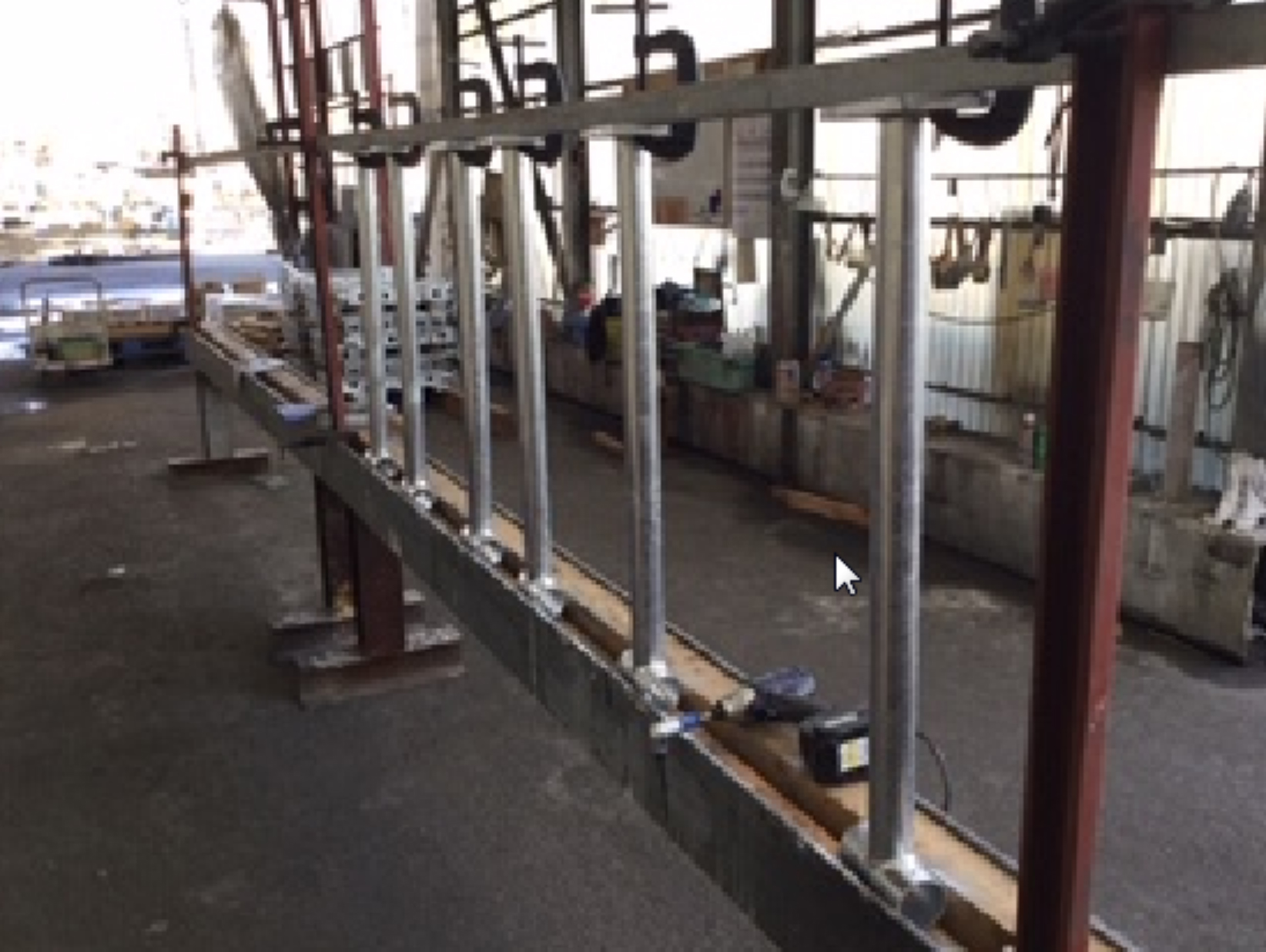

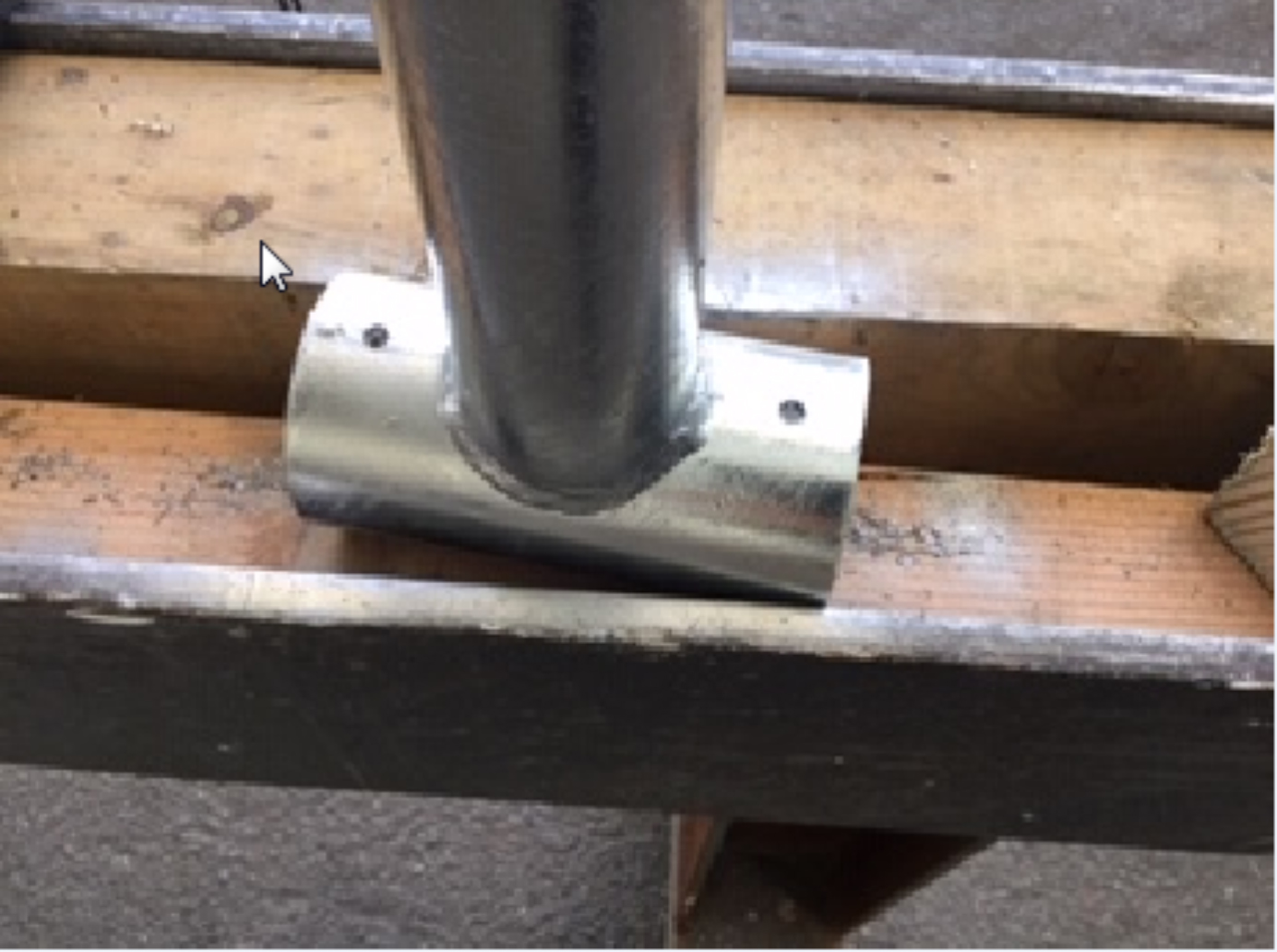

    支柱は上部ブラケット、下部ベースプレートを溶接

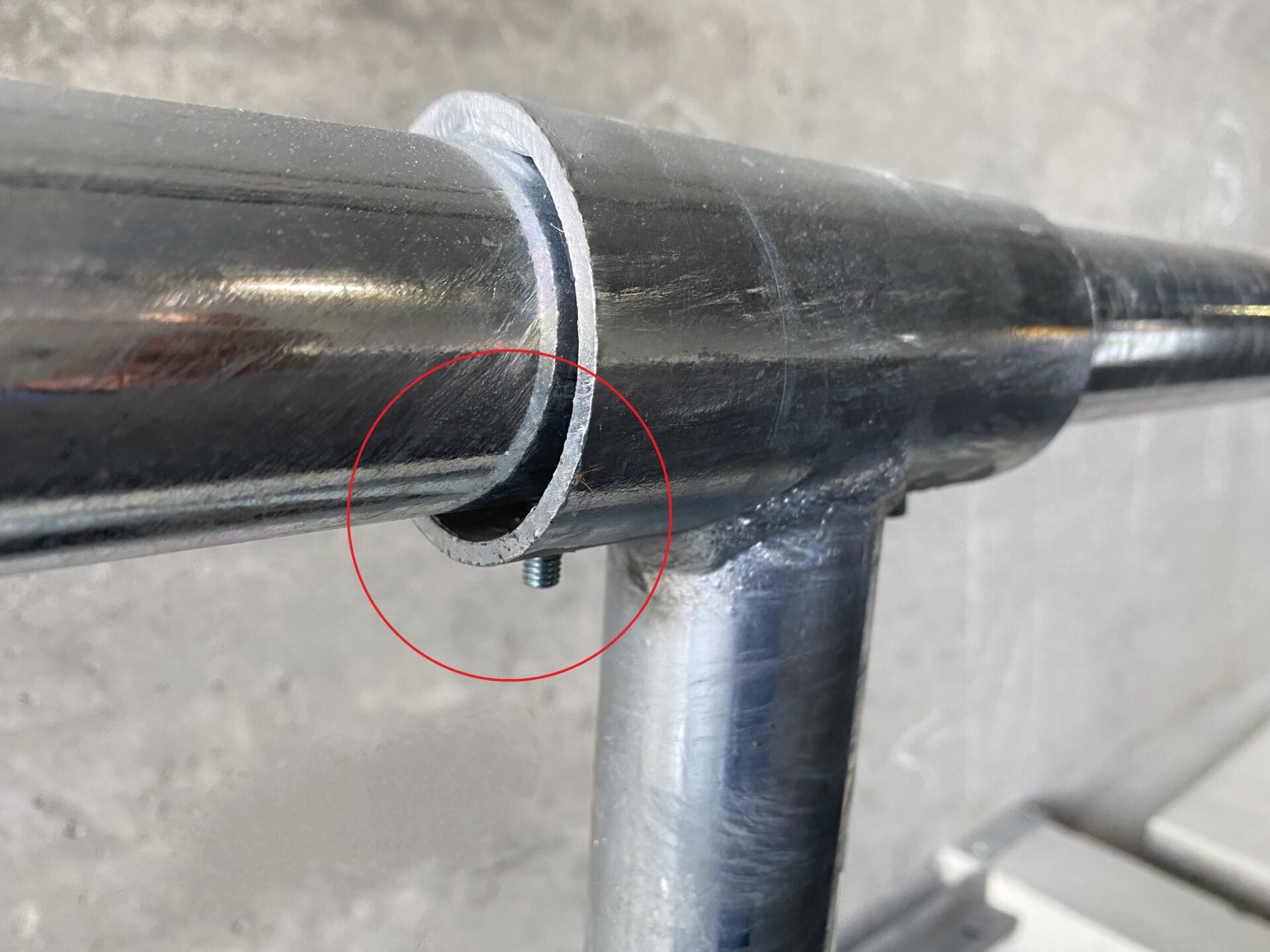

  • 支柱接続部
    ブラケットにビームを通し、止めねじで固定

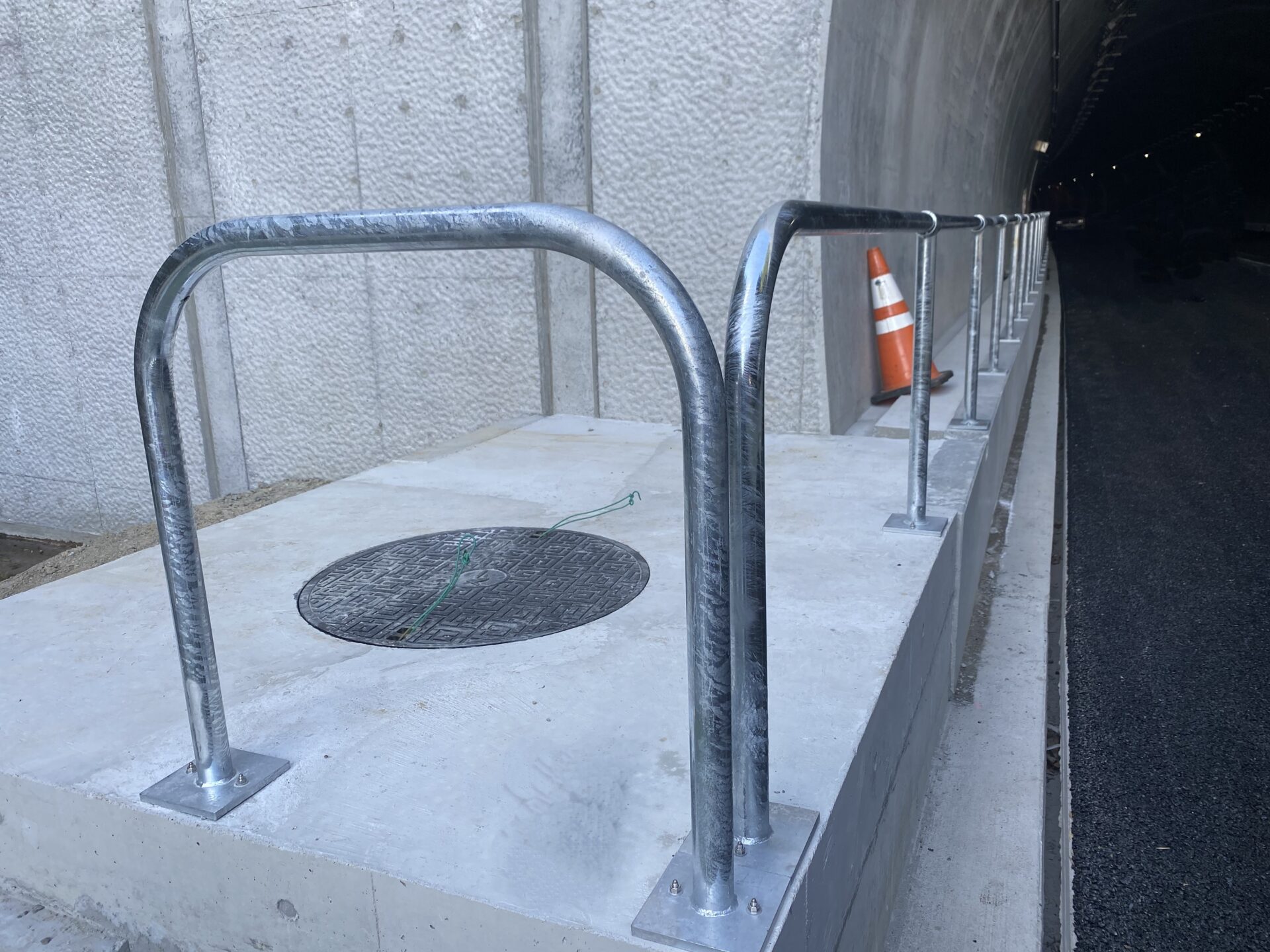

  • コーナー部
    非常分離帯や駐車スペース部に必要な部材も対応可能
  • トンネル内の非常通路に設置されている手すり
  • 部材毎の単品図面製作おこない、承認取り付け後最終製品として納入
  • 端部ビーム
    曲げ、穴あけ、プレート溶接後、ドブメッキまで
  • 端部ビーム
    左側:先端ソケット無し 右側:ソケット有り
  • 現場取り付け
    支柱は上部ブラケット、下部ベースプレートを溶接
  • 支柱接続部
    ブラケットにビームを通し、止めねじで固定
  • コーナー部
    非常分離帯や駐車スペース部に必要な部材も対応可能

物件概要

・使用材料:STK400 48.6x2.3(支柱・ビーム材)、60.5x3.2(ブラケット)、42.7x2.3(ソケット)
      ベースプレート 12x150x100、アンカーボルト、止めねじ

※製品形状や仕様につきましては、都度相談願います
