実績紹介

鋼管ブレース部材

  • イメージ図 実績はI字スリットのみ

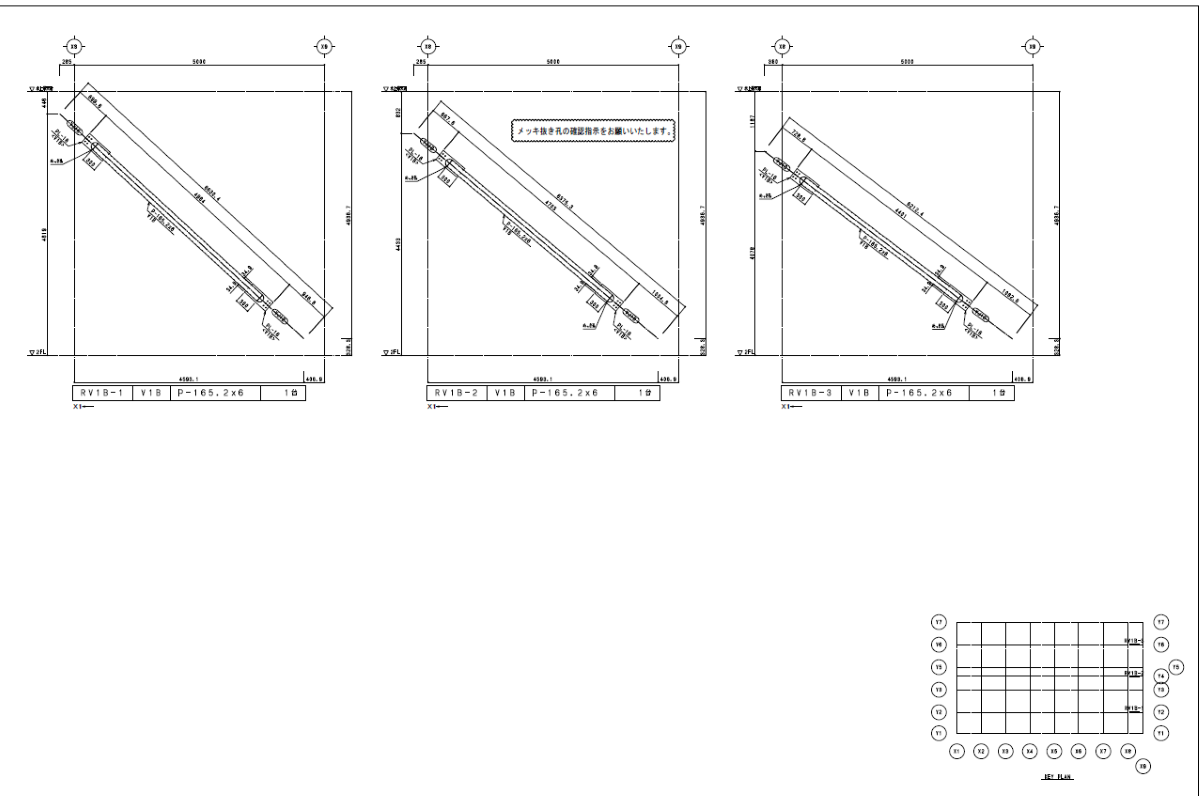

  • 加工図を基に製作
    Φ165.2x6のパイプに半球キャップ、PLを溶接加工

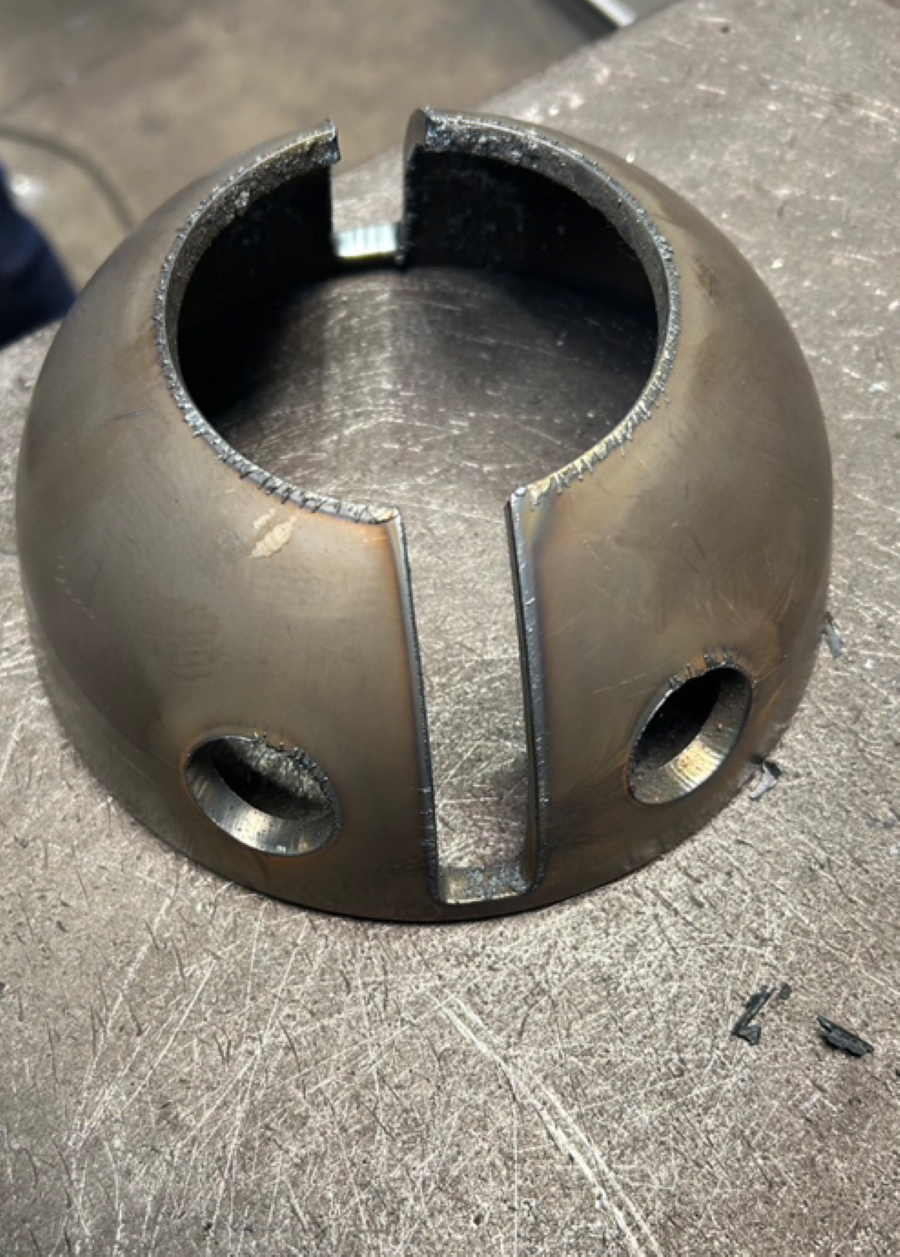

  • 半球キャップ穴加工
    顧客の要望により鍍金の抜け穴を3か所、PL溶接用に半切り

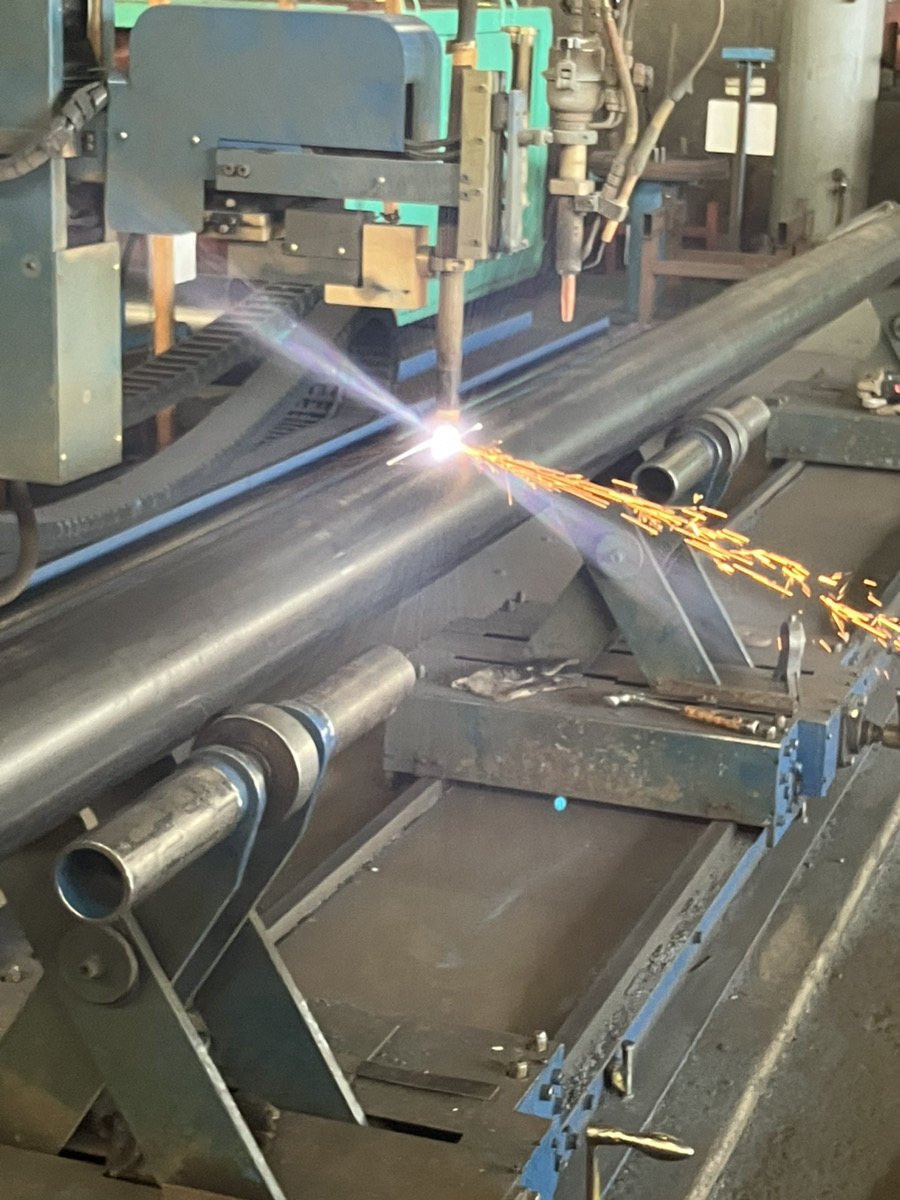

  • 丸パイプ スリット・孔加工
    PLを差し込む為、スリット加工

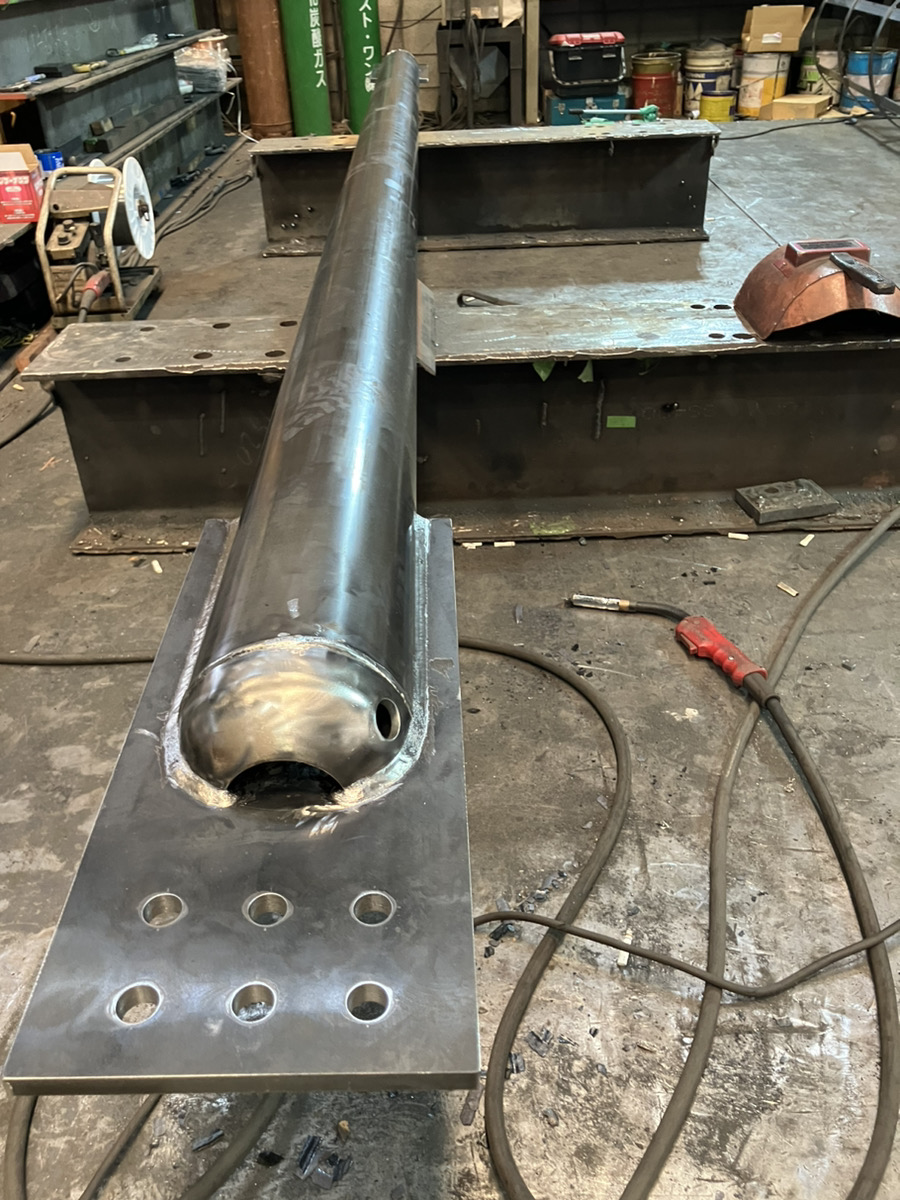

  • ブレース材 溶接後写真
    鍍金抜き孔箇所等仕様を確認しながら材料を溶接
  • イメージ図 実績はI字スリットのみ
  • 加工図を基に製作
    Φ165.2x6のパイプに半球キャップ、PLを溶接加工
  • 半球キャップ穴加工
    顧客の要望により鍍金の抜け穴を3か所、PL溶接用に半切り
  • 丸パイプ スリット・孔加工
    PLを差し込む為、スリット加工
  • ブレース材 溶接後写真
    鍍金抜き孔箇所等仕様を確認しながら材料を溶接

物件概要

納品までの流れ
 1. 加工可否問い合わせ
 2. 加工図受領
 3. 半球キャップ 孔加工
 4. パイプ スリット孔加工
 5. パイプ・PL・半球キャップ溶接
材料
 STK400 165.2x6
 半球キャップ 165.2x6
 PL 16x560x235

お客様の声
 一括で材料の手配、溶接迄行っていただき助かりました。
