実績紹介

歩道橋屋根:支柱・梁材

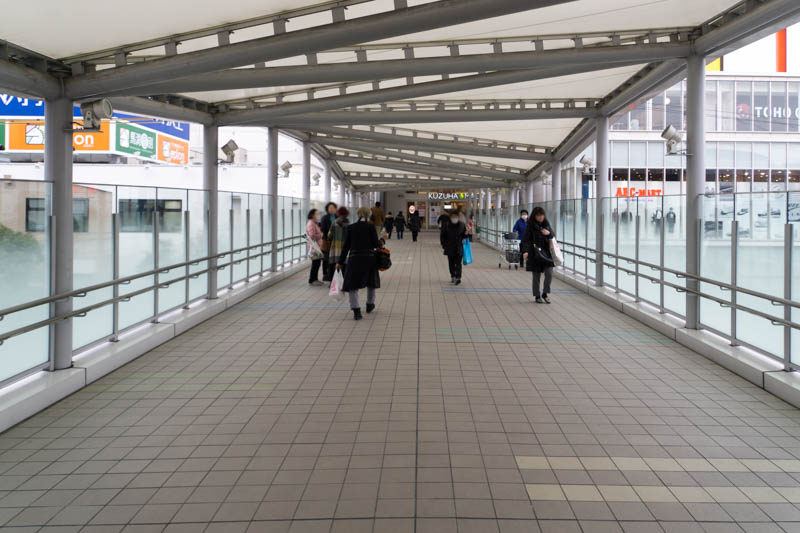

  • 歩道橋全景

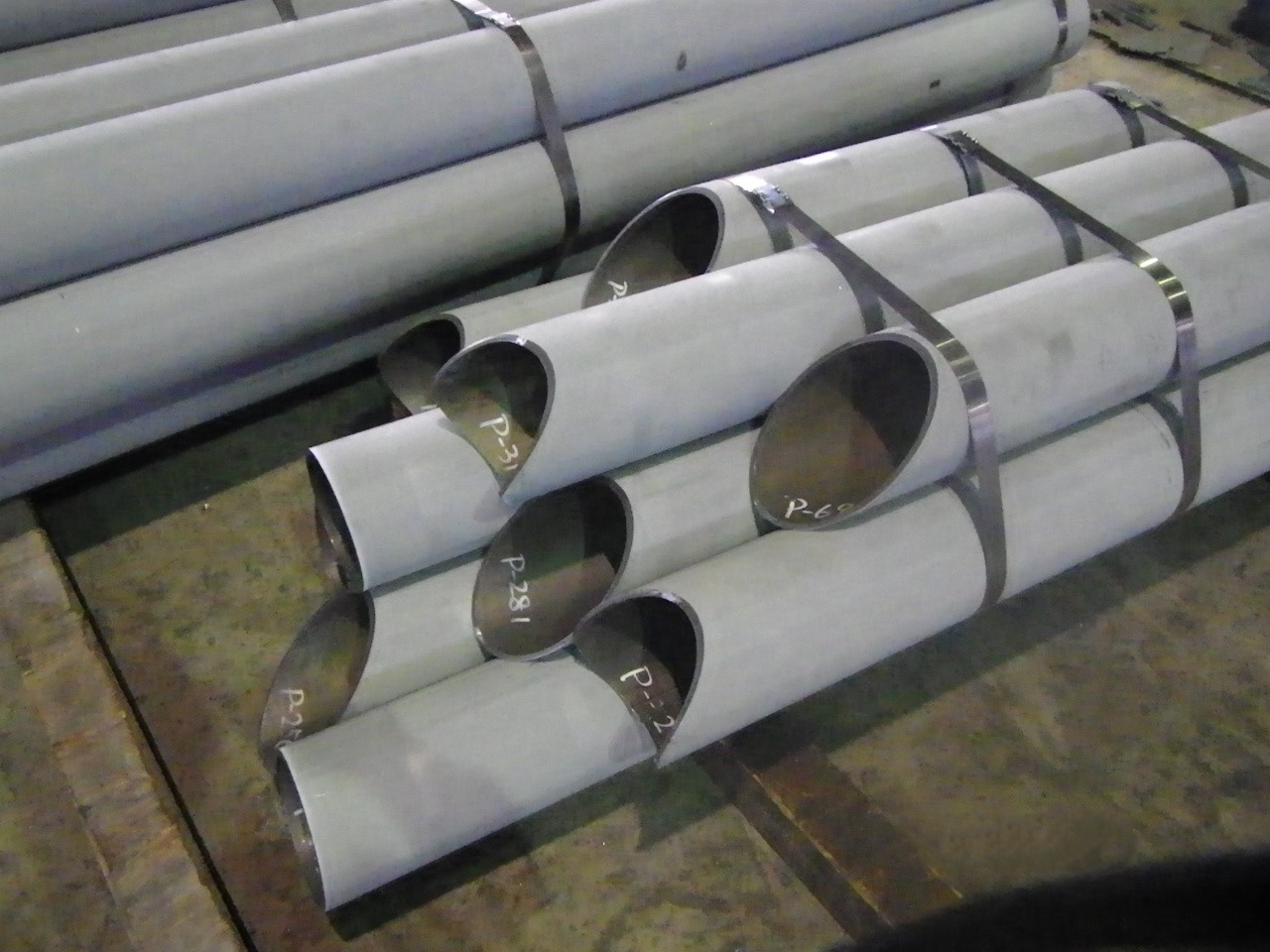

  • 鞍型・開先加工

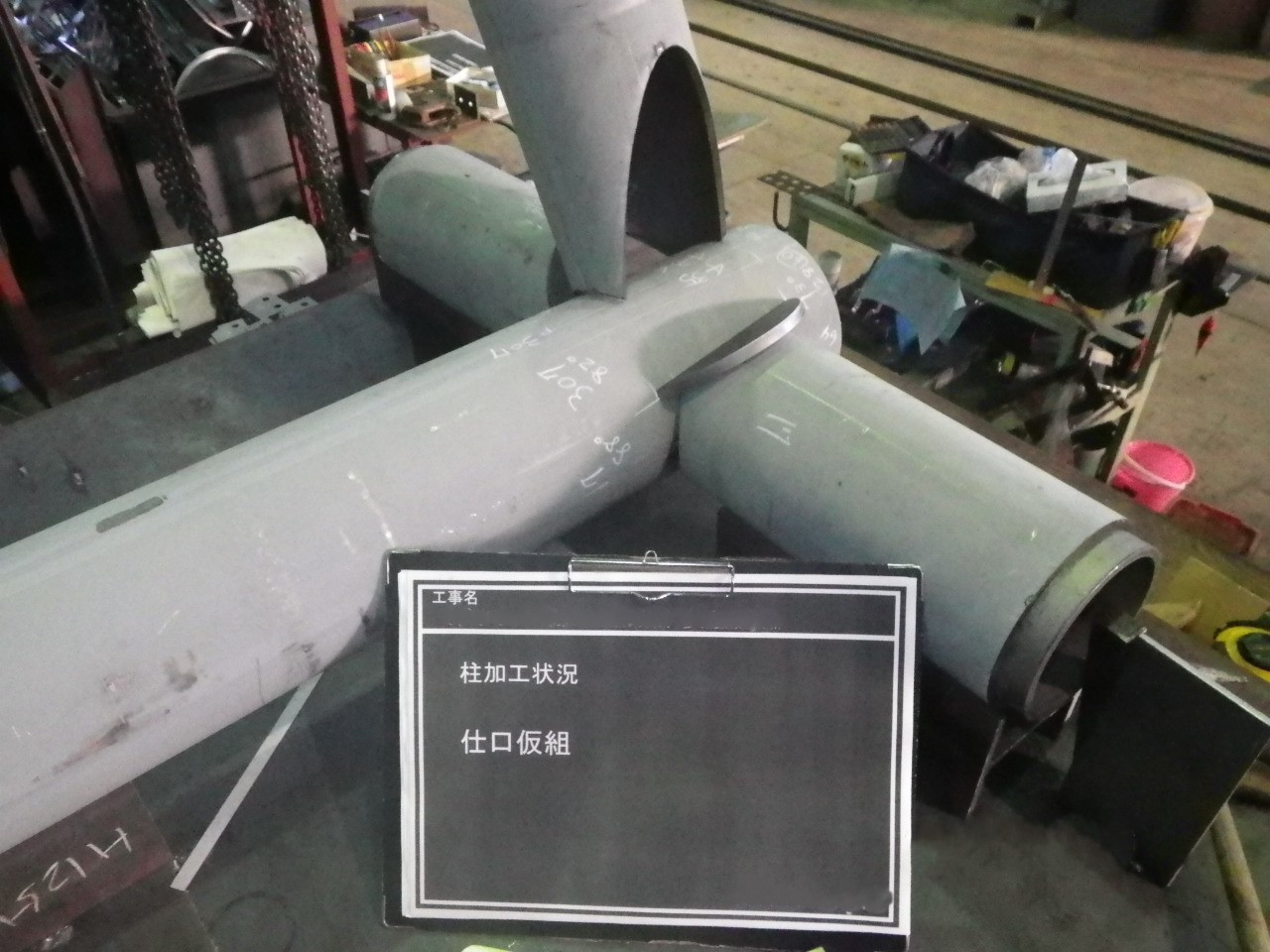

  • 3重複部材・仮組溶接

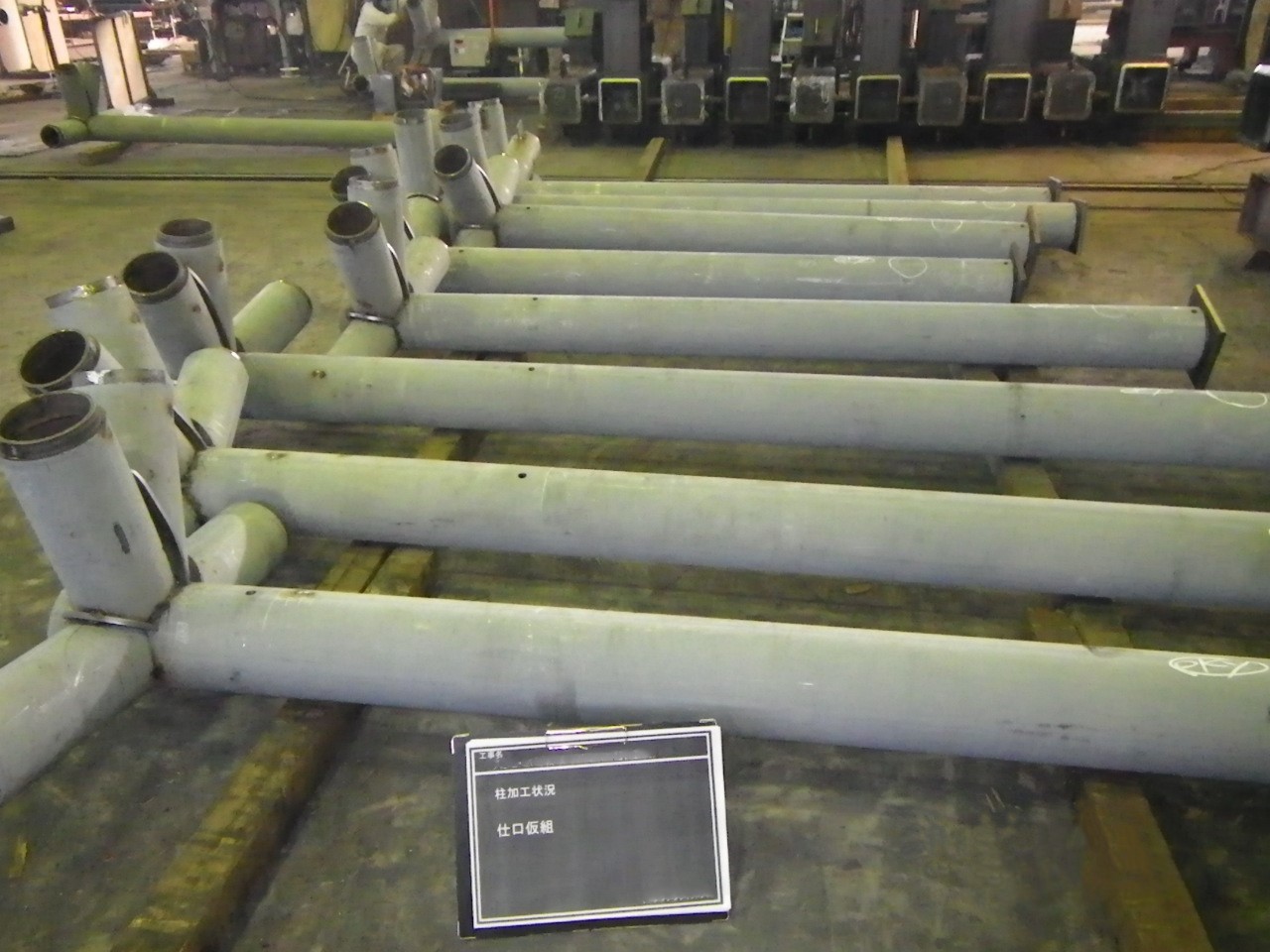

  • ブロックごとに溶接

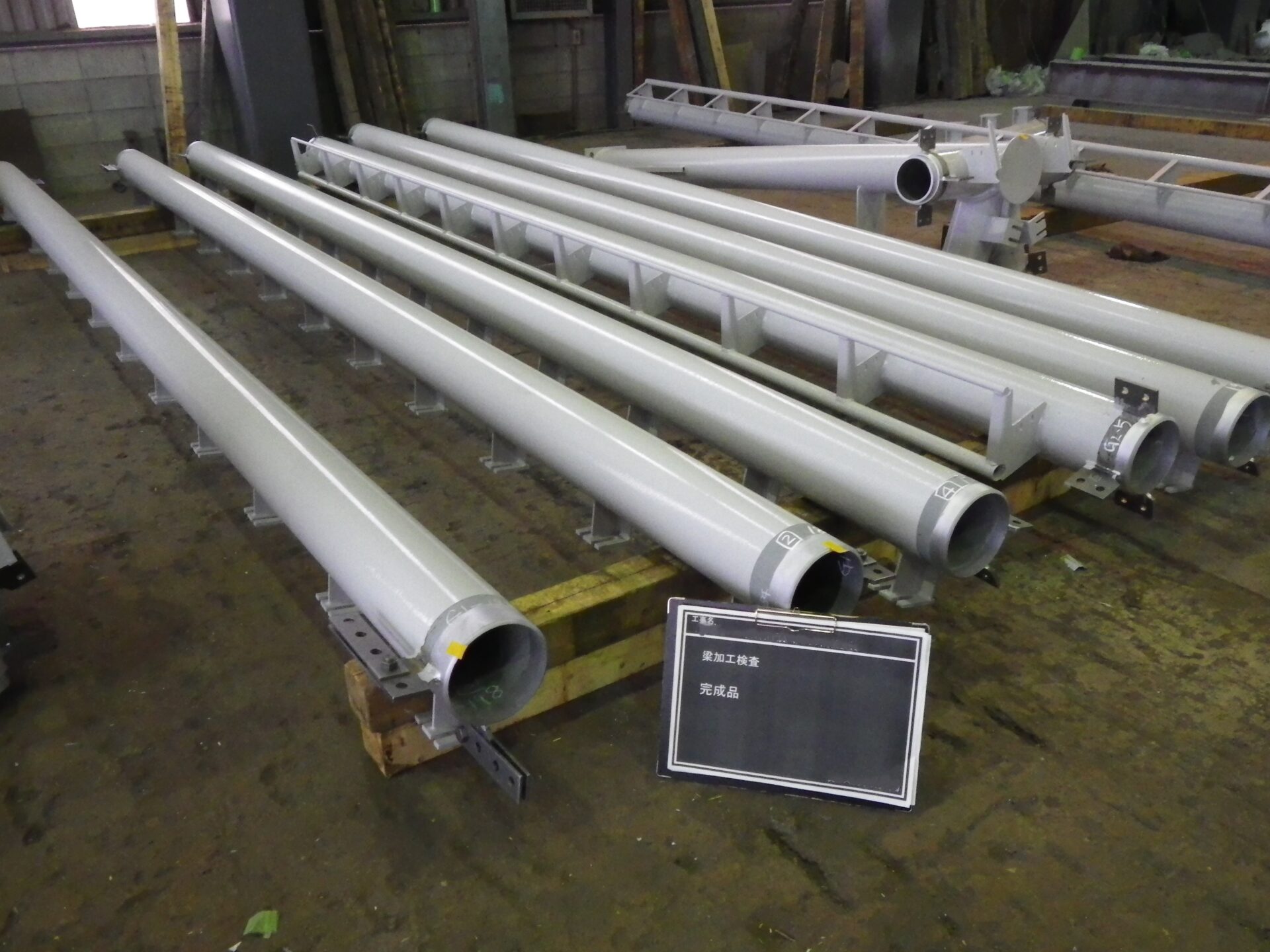

  • 塗装状況
  • 歩道橋支柱と梁
  • 歩道橋全景
  • 鞍型・開先加工
  • 3重複部材・仮組溶接
  • ブロックごとに溶接
  • 塗装状況
  • 歩道橋支柱と梁

物件概要

納品までの流れ
 1. 図面受注(CAD図)
 2. 図面を基に材料明細を拾い出し
 3. 表面処理:ジンクプライマー
 4. 一次加工(切断・開先・鞍型加工)
 5. 鉄骨製作

材料
 STK400 216.3x8.2(両側開先加工)・柱
 STK400 190.7x7.0(鞍型・開先加工)・梁
 STK490 190.7x8.2(鞍型・開先加工)・梁
 STK400 42.7x2.3(幕下地材)
 STKMR 2.3×30×20(幕下地材)

加工内容
 鞍型加工
 鞍型3重複加工
 両開先加工
 4芯ケガキ
 ジンクプライマー

お客様の声
「複雑な結合部の加工でしたが、サンプル試作から形状仕上りの相談に応じて貰い助かりました」
 との、言葉を頂いております。
